前言

关注DIY电脑组装的玩家肯定都听过“遇到问题就上迫击炮”的说法，微星品牌的迫击炮系列是主板市场中的热门选择，它以外观吸引人、配置扎实、性能出色而闻名，当人们在选择主板时感到犹豫不决，可以考虑选择微星的迫击炮系列产品。年初微星B660M迫击炮凭借出色的性能赢得众多游戏玩家的青睐，近期微星B660迫击炮系列再度推出新款产品，此次在型号后缀中加入了MAX标识，正式发布了MAGB660MMORTARMAXWIFIDDR4主板，那么这个新增的MAX具体提升了哪些方面，接下来我们详细了解一下。

主板介绍

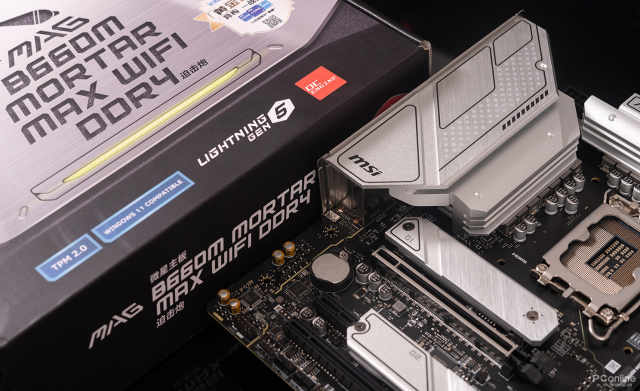

MAGB660MMORTARMAXWIFIDDR4迫击炮，即B660MMAX迫击炮，和常规型号一样，采用Intel B660芯片组，选用M-ATX规格，两者外观上差异甚微，色彩搭配上，两者都使用了银白色散热外壳搭配黑色PCB板的方案。

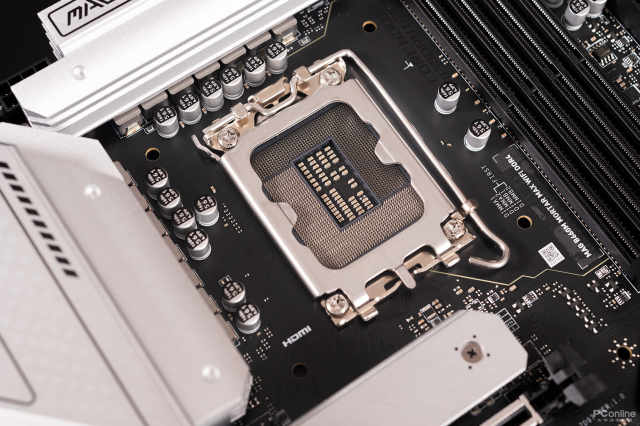

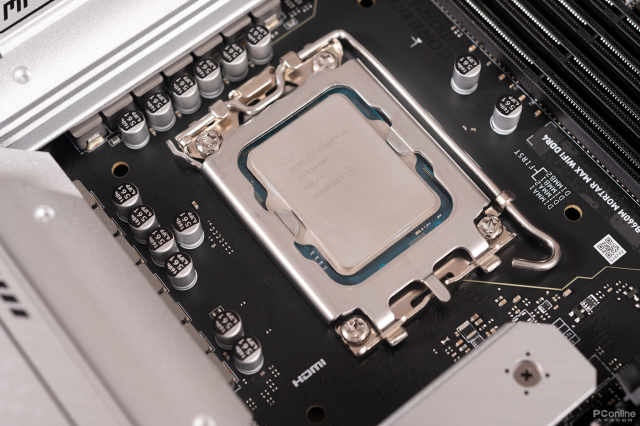

主板设有全新LGA1700安装位，此安装位在外形上与前代存在显著差异，其轮廓由方型转变为长型，具体规格为37.5毫米乘以45.0毫米，能够适配十二代英特尔酷睿系列的所有处理器型号。

主板供电

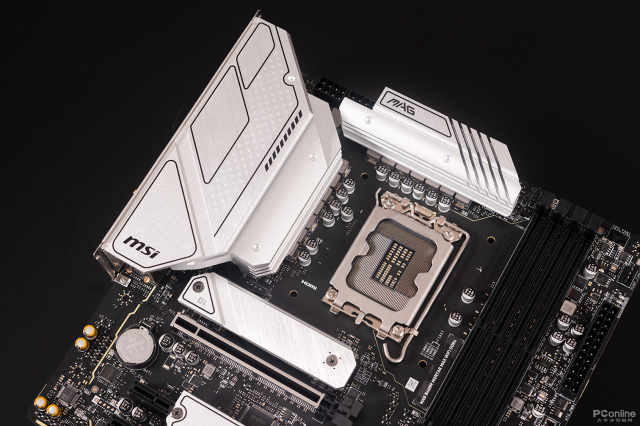

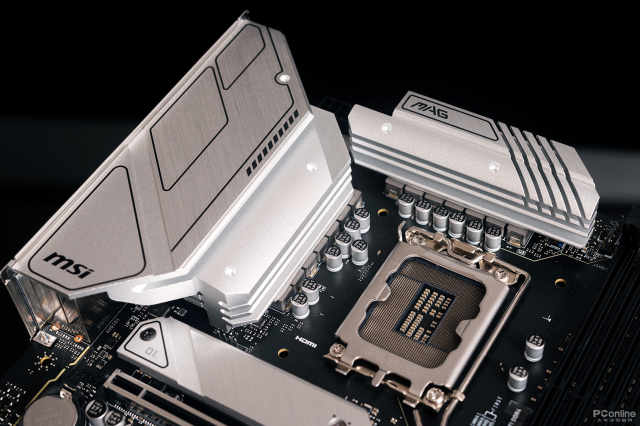

顶部设有两组宽大的散热片阵列，散热设备贯穿整个接口区域。

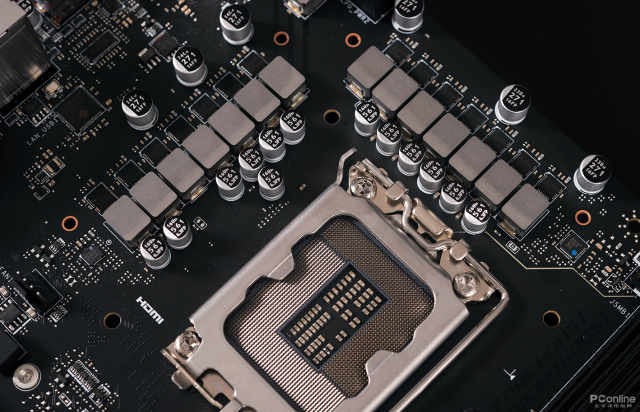

拆掉散热外壳，能发现供电布局沿用了12个+1个+1个的配置，充沛的电力供应表明它确实为搭配i9-12900K这类顶级芯片做了充分准备。

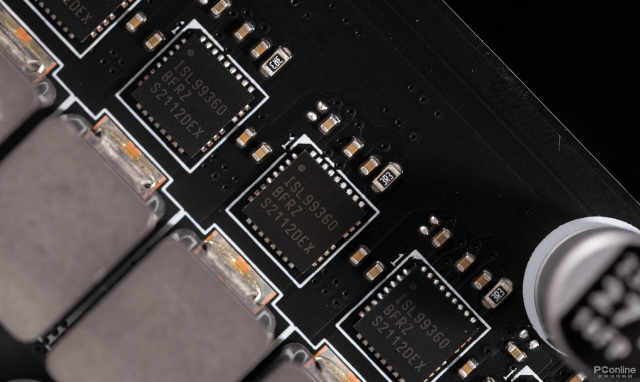

每相的供电系统都采用了来自INTERSIL的ISL99360集成式DrMOS模块，单相能够承载的最大电流数值为60安培，足以应对CPU在超频状态下产生的额外电力消耗。此外主板的电路板构造为六层设计，并且运用了2盎司铜进行加固处理，这样不仅让各种电子元件获得了良好的导电能力，同时也为进行超频操作构建了一个更加稳固的基础平台。

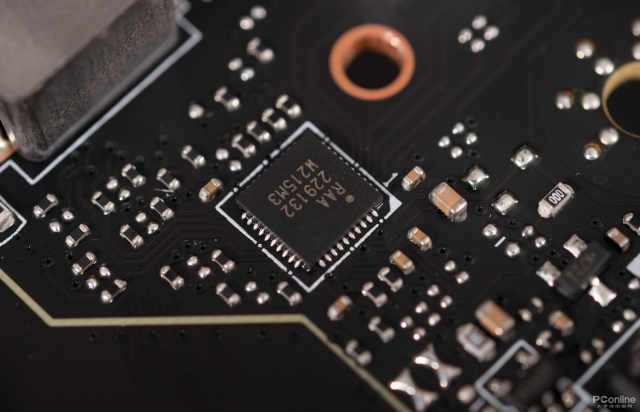

该供电PWM芯片选用了与高端Z690主板相同的Renesas RAA229131，具备支持最大20相双通道输出的功能。

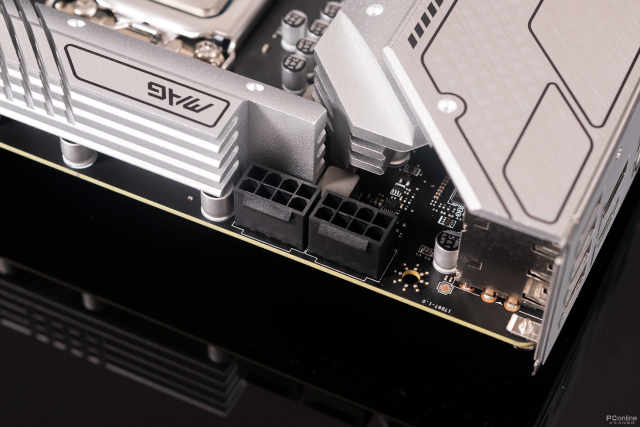

B660主板的供电端口，较之其他同类平台，采用了两个8PIN接口设计，这种配置有助于分散电流压力，从而降低端口与相关电源线缆的承载负担。

PCIe接口与M.2接口

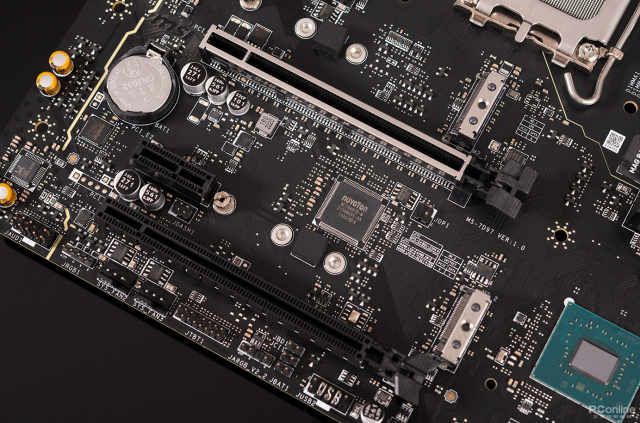

该主板设有两条PCIex16长接口，一条PCIex1短接口，顶部的PCIex16长接口配有金属防护结构，不仅提升了持久度，其数据传输速率可达PCIe5.0x16级别，底部的PCIex16与PCIex1接口由芯片组负责供给，它们的传输能力分别是PCIe3.0x4和PCIe3.0x1。

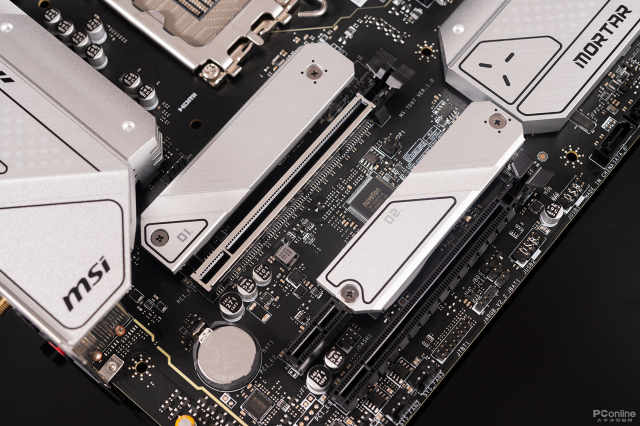

主板上设有两个PCIe4.0x4的M.2扩展位，能够安装M.2 2280标准的固态硬盘，每条都配有冰霜铠甲散热装置，散热片背面加装了导热贴片，旨在加速固态硬盘内部热量的传导，从而确保其运行效能得到最大程度的展现。

PCH南桥

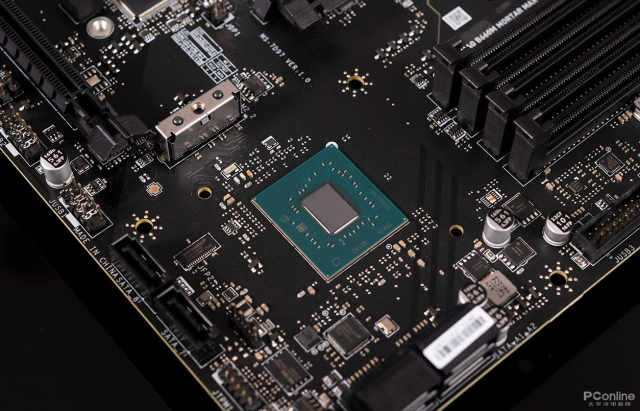

主板右下方银白色VRM散热装置覆盖着B660芯片组，该芯片组承担着对外设端口如I/O接口的管理，同时分配部分PCIe通道使用权，与Z690芯片组相比，功能上有所简化，具体表现为PCH的PCI-E通道数量和USB接口标准有所降低，若用户对扩展功能要求不高，B660芯片组是经济实用的优选方案。

内存插槽

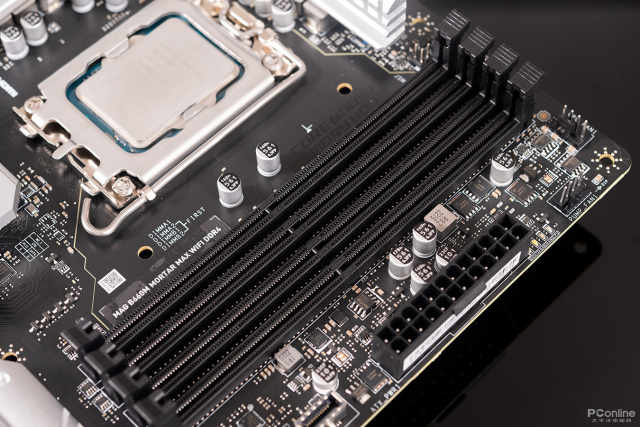

该主板设有四个DDR4内存扩展位，其安装方式为单边卡扣，便于取下内存条，可以构建双通道系统，每个通道的内存容量最高可达到32GB，整体最大可支持128GB内存，B660芯片组一贯支持内存超频功能，该主板内存频率上限可达4800MHz，能够充分满足对CPU和内存性能有极致要求的游戏玩家。

SATA与USB接口

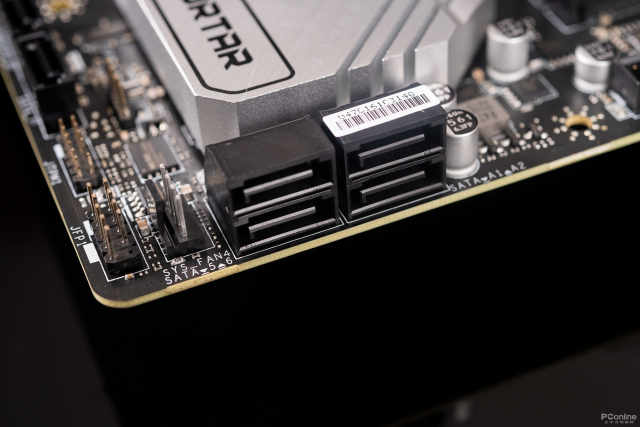

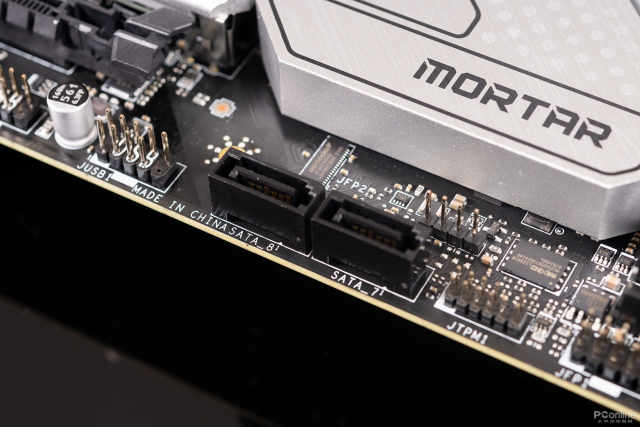

B660芯片组仅配备四个SATA端口，微星B660MMAX迫击炮借助附加芯片实现了两个SATA端口的追加，这两个端口分别设置在主板的右方和下方，均能支持SATA6Gb/s的最高传输速度。

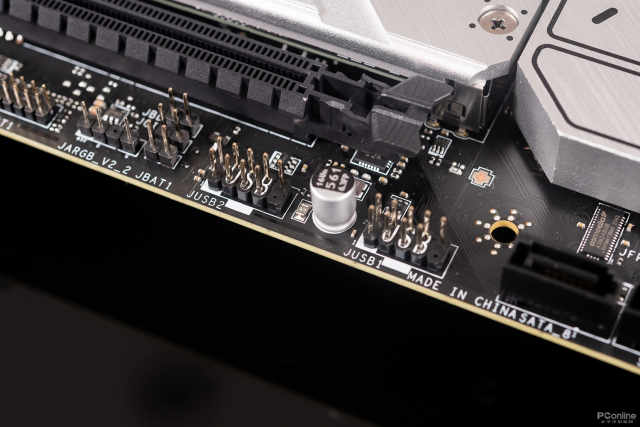

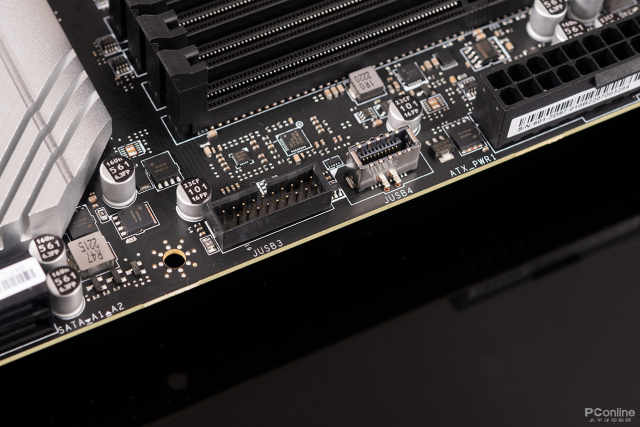

主板的USB接口配置如下，底部设有两组USB2.0的连接点，总共能够提供四个USB2.0的使用端口，右侧位置则配备了一个USB3.2Gen1的接口，该接口能够延伸出两个USB3.2Gen1的扩展端口，并且还有一个USB3.2Gen2的10GbpsType-C接口，这些接口的组合能够充分应对各种外部设备的连接需求。

后置I/O接口

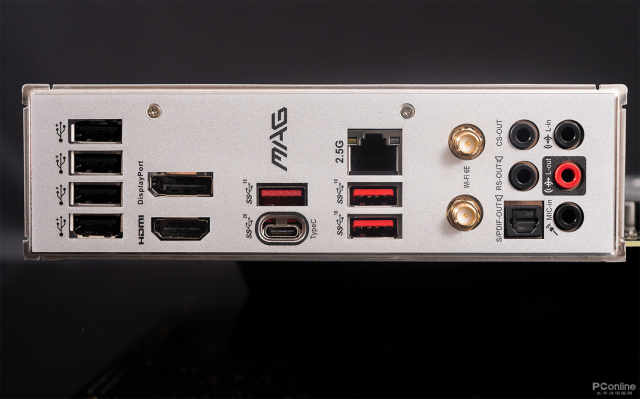

I/O扩展板和散热装置组合在一起，采用螺丝紧固，取用和安装都十分便捷，端口配置非常齐全，从左至右依次是四个USB2.0；一个DP；一个HDMI；三个红色USB端口属于USB3.2Gen2 10Gbps标准；一个USB3.2Gen2x2速度的Type-C端口，数据传输速率可达到20Gbps；另有一个2.5G的以太网端口。其后设有两个无线网络端口，其余端口多为标准音频连接口和数字光纤接口。

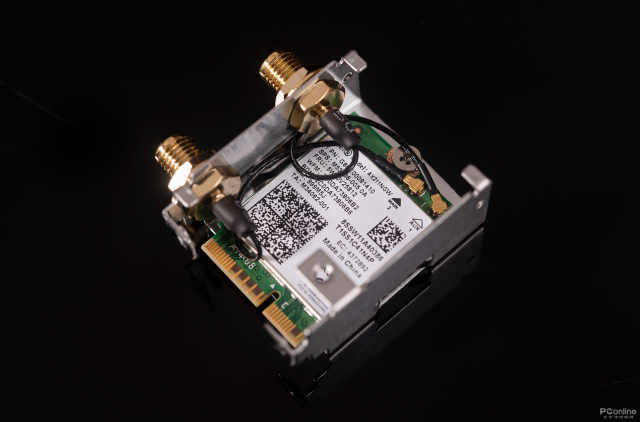

网络设置已经调整到极限状态，有线网络配备了Raeltek 8125 BG 2.5Gbps网卡，无线网络则换成了支持WiFi-6E的AX211网卡，这两种网卡的搭配不会出现延迟或断线的情况，让游戏体验更加流畅。

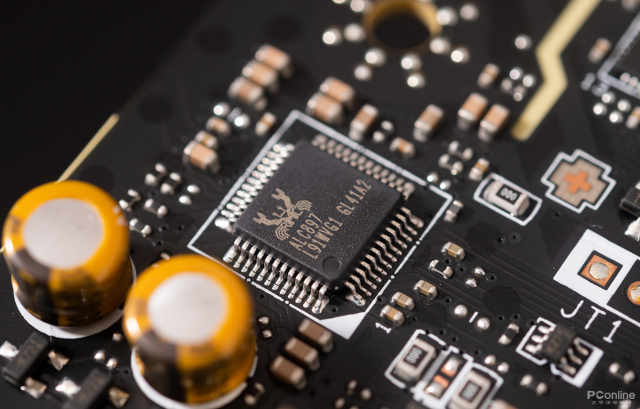

音频部分选用了Realtek ALC897解码方案，能够实现7.1声道的输出效果

超频测试

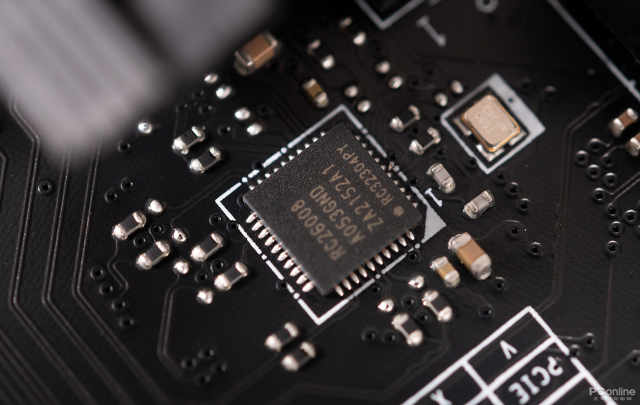

这款主板能够实现超频，是由于微星B660M迫击炮主板增加了OCENGINE功能，借助一颗RC26008瑞萨时钟发生器，可以充分挖掘CPU的潜能，而且关键的是，与Z690主板不同，Z690若要增强CPU表现，必须选用带K标识的处理器，而微星B660M迫击炮主板对CPU没有特殊要求，不论搭配i3、i5、i7还是i9，无论是否带K后缀，只要是12代处理器均支持超频，可以说该主板极具可调性，能有效发挥CPU性能，达到最佳表现水平。

这项主板的技术原理相当直白，它能够使非K型号的CPU提升运行速度。中央处理器的时钟速度，是用基频乘以倍频计算出来的。当前所有CPU超频的操作，都是通过调整倍频来完成的。只有Intel出品的带K后缀的芯片才允许修改倍频参数，至于那些没有K后缀的处理器，就只好另辟蹊径，借助提高外频的手段来达到提升CPU工作频率的目的。这表明i3、i5等不带K的型号也能达到5GHz的水平，本次实验我们借助i5-12490F将其频率推高至5.1GHz。然而能否实现这一目标，很大程度上取决于处理器的内在品质以及散热系统的效能。

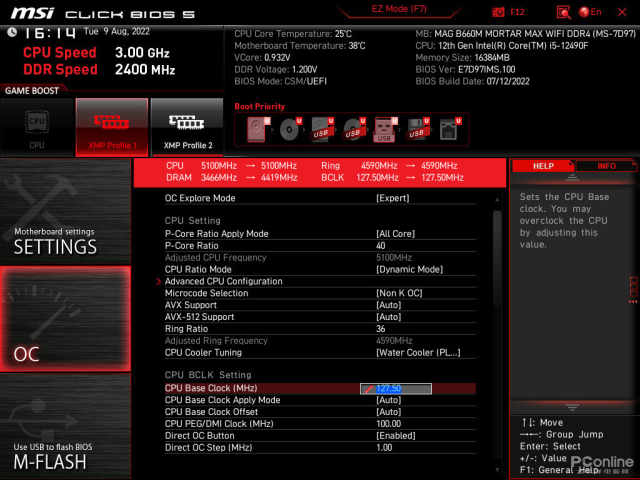

超频其实并不复杂，启动电脑进入BIOS界面，按F7键切换到扩展模式，找到频率调整选项，先把核心比例应用方式设定为全部核心，接着将处理器倍频调整到40倍，微码选择非K系列芯片的频率设定，散热器调整选择水冷模式，以此解除CPU的功耗限制。

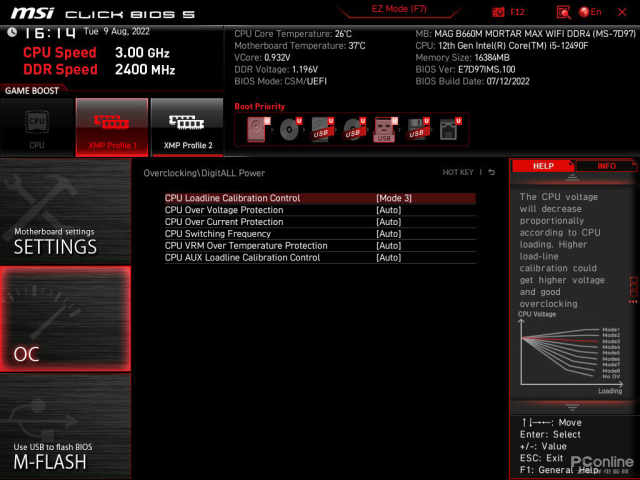

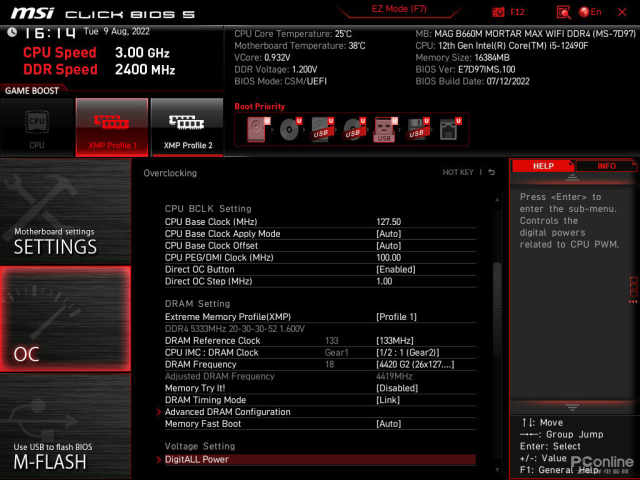

调整BCLK频率时，能达到的上限取决于CPU本身的特性，我的CPUBaseClock即BCLK频率设定为127.5，通过将BCLK频率127.5乘以P-CoreRatio倍频系数40，可以成功将频率提升到5.1GHz。再另外，为了防止处理器电压降低，需要选用高级处理器设置，把防止电压跌落的标准设定为Model3。

更改外频BLCK之后，内存频率也会相应改变，因此需要同步进行调节，如果对自己的内存颗粒不太放心，可以将内存频率适当降低，不过调整外频后BIOS会自动计算出最终频率，可以直接选用，我的系统启用了XMP，设置在Gear2档位，手动将内存频率提升至4400MHz。

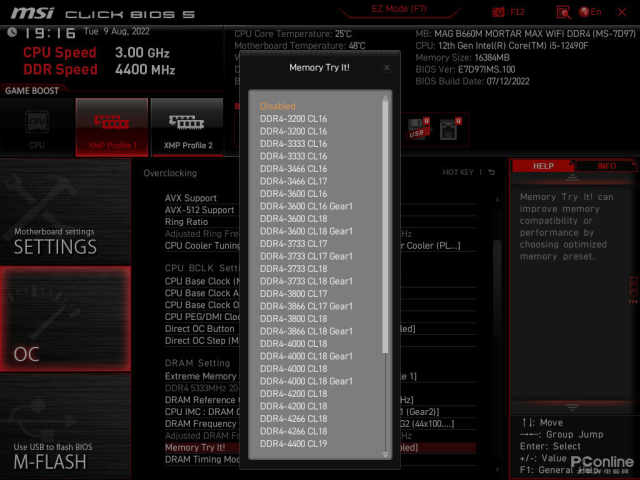

不清楚个人内存特性，且不想费心调整内存参数，可考虑使用微星主板特有的MemoryTryit功能，此功能备有多种频率与时序方案，不仅能够自动适配内存的频率与时序，亦可帮你设定内存电压、SA及其他相关参数，实现彻底的傻瓜式一键超频。

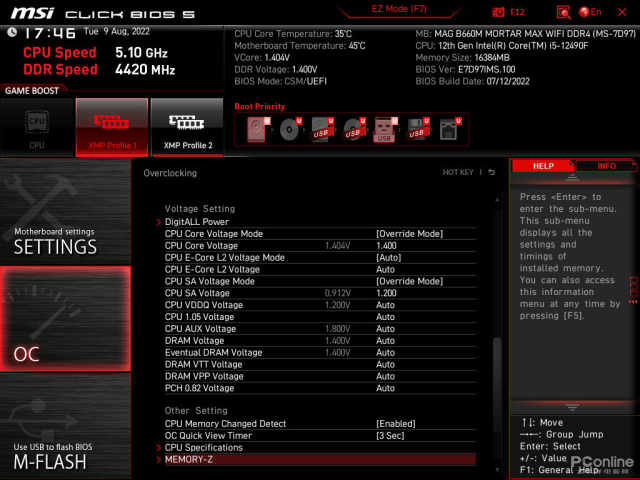

高性能处理器需要相应提升核心工作电平，我们测试发现i5-12490F若将工作频率推至5.1GHz，为确保运行稳定，必须将电压调高至1.4V，具体电压数值需根据每颗处理器的特性来决定，内存设备超频时，其工作电平同样需要调整。

按下F10键保存参数并重新启动，初次采用新参数的操作时间较长，自我检测过程通常要花五十秒以上。

实战测试

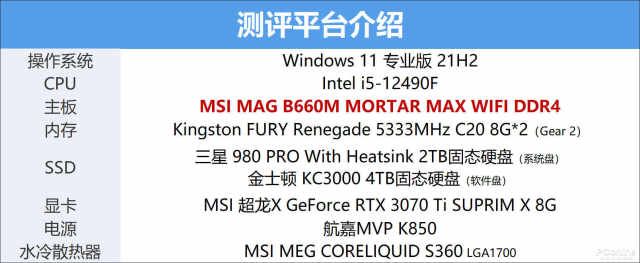

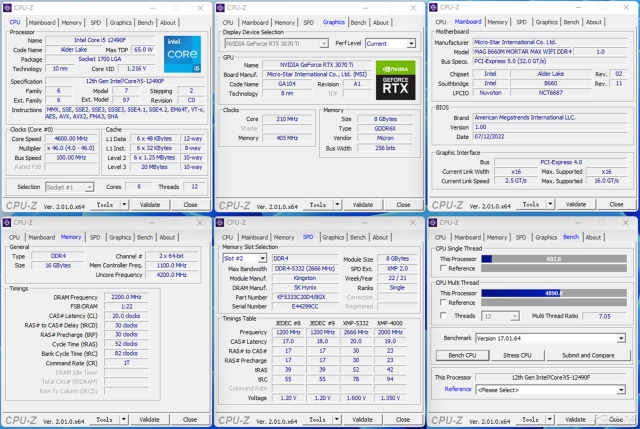

我们搭建了包含i5-12490F处理器和微星超龙RTX3070Ti显卡的强大系统，搭配两块PCIe4.0接口的顶级固态硬盘，以及DDR4-5333频率的双通道16GB内存星空体育app官方下载，接下来要测试这套组合在微星B660M MORTAR MAX WIFI DDR4主板上的实际表现。

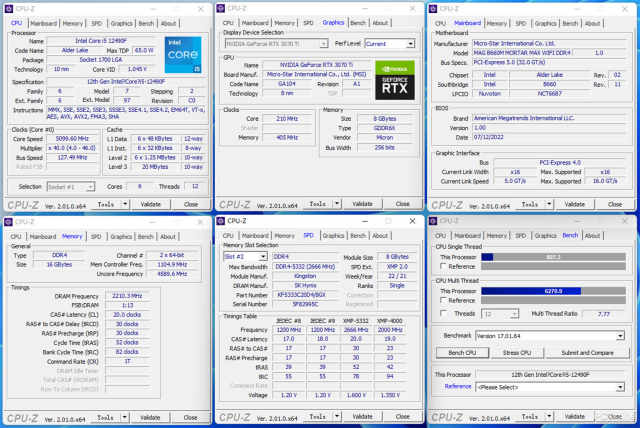

先使用CPU-Z进行检测，以评估CPU在超频之后性能的具体改善程度。将i5-12490F的频率调高至5.1GHz后，单核测试得分比默认频率时增长了11%，为807.3分；多核测试得分则增加了21%，最终结果为6270.9分。

默频状态

超频至5.1GHz

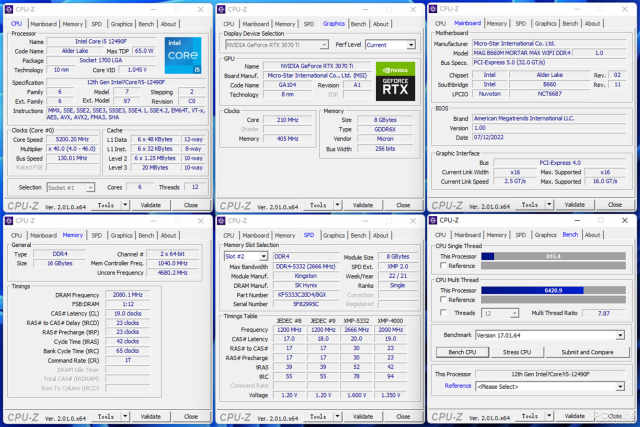

咱们再尝试一项更具挑战性的设定，接着利用未付费的资源，这次将时钟速度推高到5.2GHz，单核跑分结果达到815.4，这个分数已经可以和默认频率的i9-12900K相媲美了，多核性能同样进步显著，相较于默认状态增长了31%。

超频至5.2GHz

稳定性测试采用AIDA64的单核FPU功能，运行时长为十分钟，在标准频率下，i5-12490F处理器单核FPU运行十分钟后，温度维持在50℃，其峰值功耗不超过85W。

默频状态单拷FPU

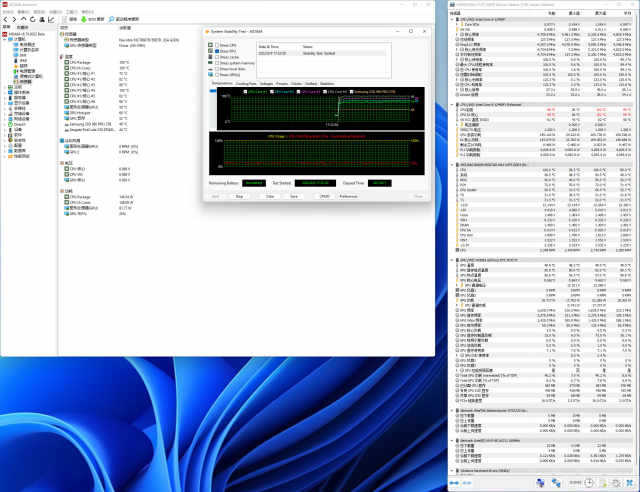

在5.1GHz频率条件下，状况就显著变化了，10分钟单烤FPU后的温度达到了100度，并且发生了频率跌落的现象，此时i5-12490F的平均有效频率降至4.7G，即便如此，六核心全部以4.7G频率运行，足以应对绝大多数游戏和软件的需求。超频能大幅提升性能，但也会导致显著的耗电量和升温，特别是i5-12490F这款六核十二线程的CPU，在将频率推高到5GHz时，其散热量让微星S360水冷散热器都难以完全控制。

超频至5.1GHz单拷FPU

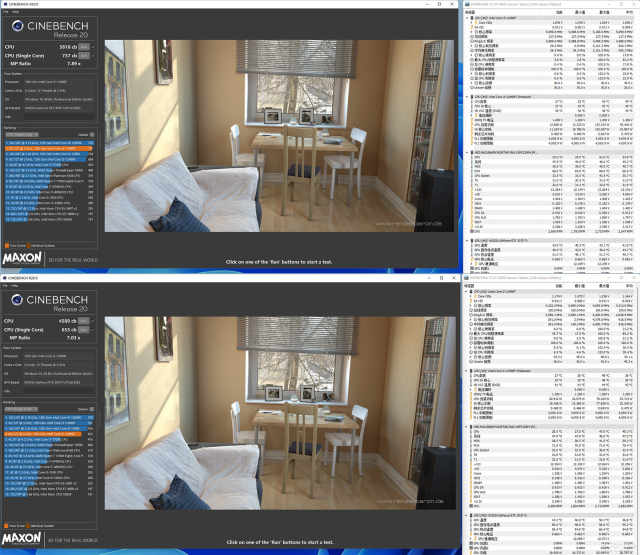

CPU渲染测试更侧重考察CPU的多线程处理能力，时钟频率的提高对渲染效率也有显著作用，R20和R23是常用的测试工具，它们对CPU性能的评估数据具备参考价值，在两个版本的测试里，毫无疑问5.1GHz的i5-12490F更胜一筹，R20中，超频状态下多核得分达到5818cb，相比原版提升了约27%，单核得分737cb，相比原版提升了约13%，这个成绩已经接近12900K的水平了。

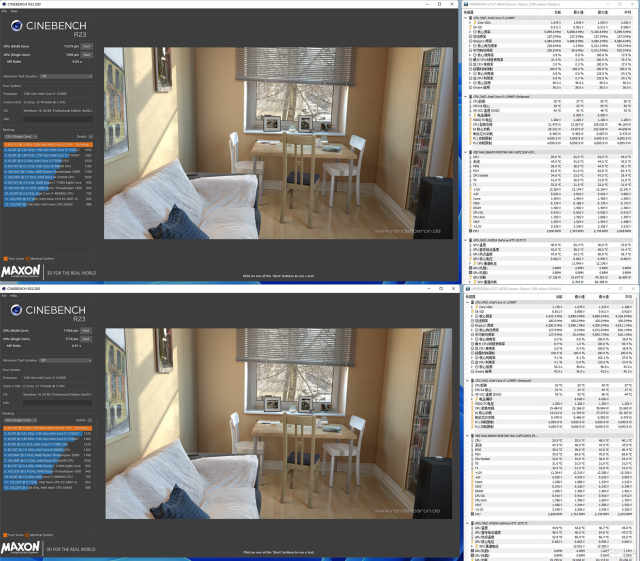

R23版本里，超频后多核心能达到15279分，单核心也能拿到1890分，整体成绩相当可观，多核心方面特别亮眼，稍微超频就能轻松获得28%的性能增长。

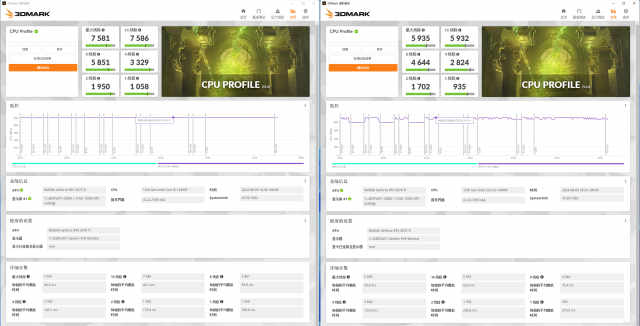

除了R23以外，3DMark的分数也有一定的参考意义。先看3DMarkCPUProfile项目的得分情况，这个测试跟CPU-Z的结果完全一样，将频率推高到5.1GHz之后，单核心测试得到1058分，双核心测试得到1950分，四核心测试得到3329分，八核心测试得到5851分，十六核心测试得到7586分，最大线程数测试得到7581分，稍微对比一下默认频率下的表现，就能看出，频率提升之后的分数，比频率提升之前增加了非常多！而且经过超频处理的处理器在运行CPUProfile期间始终保持5.1GHz的频率，单线程性能提高了大约13个百分点，多线程性能则提升了约28个百分点。

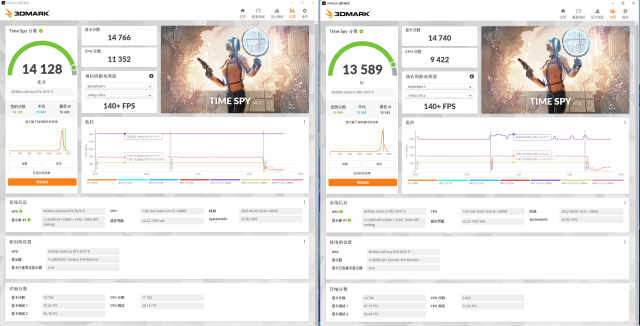

TimeSpy评估了主机的DirectX12表现，评估数据包含处理器评级和图形处理器评级，在标准测试中，未超频的i5-12490F处理器评级为9422，RTX3070Ti8G图形处理器评级为14740，这样的硬件组合足以应对当前主流的3A游戏作品。提升频率后，处理器指标达到11352，实现了20%的效率增强，对于依赖CPU的游戏，比如英雄联盟或CSGO，其游戏体验中的画面帧率会因此获得显著改善。

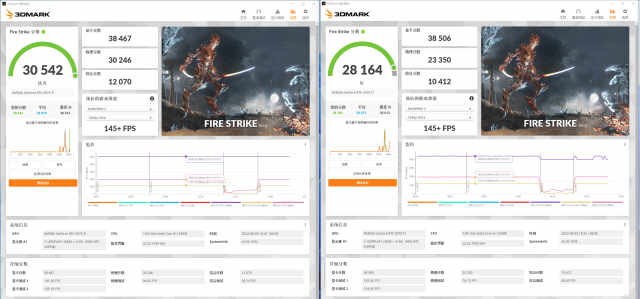

目前仍有众多游戏依赖DX11平台运行，因此本次评估包含了针对DirectX11平台的FireStrike测试，其检测数据与TimeSpy测试结果大致相同，图形处理器表现基本一致，而中央处理器部分得分改善显著，从标准频率状态下的23350分提高到超频状态下的30246分，增幅高达30%！

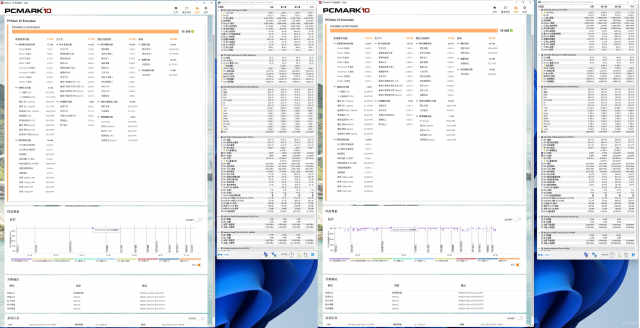

我们借助PCMark10Extended展开评估，考察各项常规操作星空体育app下载入口，衡量工作效率，检验数字创作能力，并检验其游戏性能，借此全方位审视该系统的实际表现。实际测试中，这颗5.1GHz的i5-12490F获得了11470的总分星空·体育中国官方网，比默认频率时增长了大概十分之一，数字内容制作和玩游戏这两项指标提升得特别清楚，分别增加了12.4个百分点和10个百分点，这说明提高处理器的工作频率确实能显著改善创作和游戏方面的表现。

玩家们更加关心的是游戏实际运行时的效果，因此这次我们挑选了《极限竞速：地平线5》和《古墓丽影：暗影》这两款游戏，进行了简单的对比测试。这两款游戏都相当流行，广大玩家对其并不陌生，在以往的评测中也很常见。为了充分展现处理器的处理能力，游戏画面显示规格确定为1080P，图像效果调至最优质状态，禁用了垂直同步功能，同时启动了DLSS的中等质量模式。

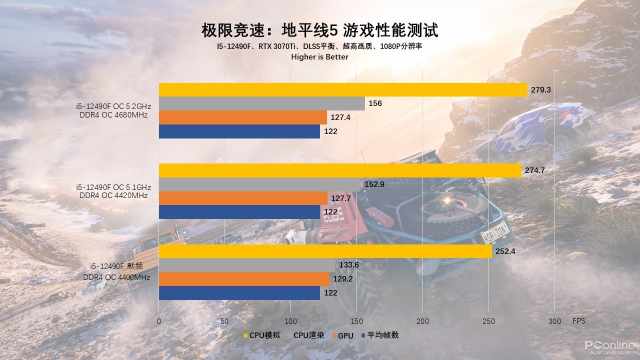

最火爆的赛车游戏《极限竞速：地平线5》对处理器性能有很高需求，游戏中特别展示了CPU的表现，5.1GHz频率的i5-12490F在超频后，模拟出的帧数比默认频率多了22帧，渲染帧数也多了20帧。若将频率推高至5.2GHz，画面的表现力还能获得增强，在CPU模拟和CPU渲染两种情境下，与默认频率相比，性能分别增长了11%和17%。

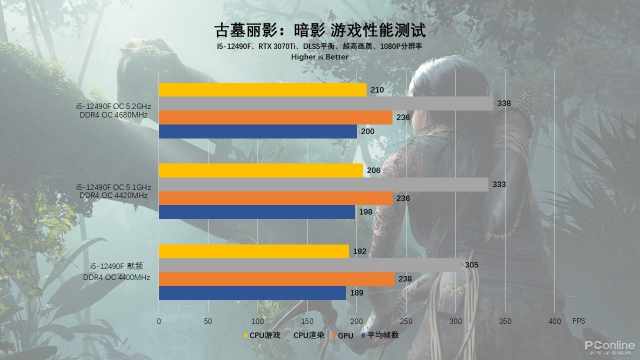

经典游戏《古墓丽影》经过长期内容和技术的持续更新，形成了该系列独有的游戏特色和感受，最新作品《古墓丽影：暗影》也融入了前沿的游戏技术。在游戏自带的基准测试里，将i5-12490F超频到5.1GHz进行测试时，画面平均帧数是198帧，而超频到5.2GHz之后，帧数立刻超过了200帧。

测试中同时可以观察到图像每秒的帧数，以及中央处理器在运行游戏和进行渲染时的性能，5.2吉赫兹的i5-12490F处理器，在游戏和渲染的中央处理器平均得分分别是210和338，与标准频率相比，这两个数值分别增长了百分之十和百分之十一，这表明经过超频的i5-12490F处理器，由于仅采用性能核心设计，对游戏表现有显著的增强。

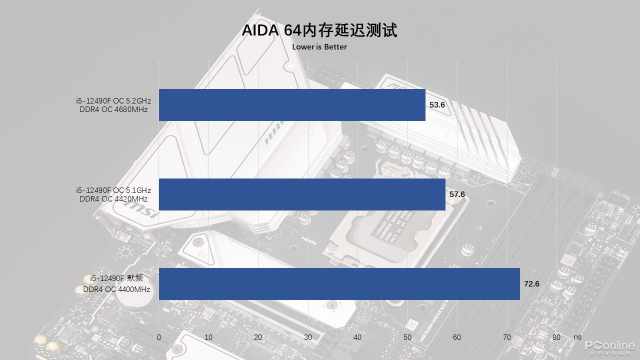

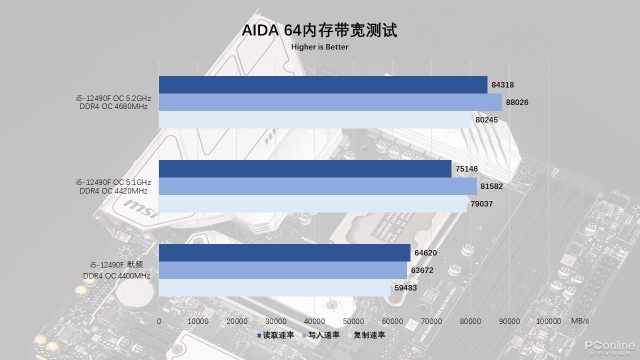

超频后，游戏表现得到改善，同时内存表现也受到显著影响，采用XMP设定超频参数，在DDR4-4400的速率下，借助AIDA64执行内存检测，标准频率的i5-12490F读取数据为64620MB/s，写入数据为63672MB/s，等待时间为72.6ns，提升到5.2GHz后，内存表现大幅增强，读取数据增至84318MB/s，写入数据达到88026MB/s，等待时间更是缩短至53.6ns。

总结

Intel在主板设计上习惯采取谨慎态度，内存频率提升功能迟至B560平台才得以启用，此前CPU频率调整始终是Z系列顶级主板才具备的配置。如今一些B660主板不仅支持内存频率调整，还能为非K型号的中央处理器进行超频，经过超频处理后的机器性能，与原版非K处理器相比毫不逊色。

本次测试里i5-12490F突显了它拥有六个核心和十二线程的构造特点，以及纯性能核心带来的强大效率基础，微星MAGB660MMORTARMAXWIFID4迫击炮主板的供电能力很强，并且OCEngine技术也很出色，让这颗i5的性能大大增强，也使得非K系列的处理器潜力得到了更深层次的发挥。

整体而言，微星MAGB660MMORTARMAXWIFIDDR4迫击炮在材质选用、工艺处理以及外观规划、部件配置诸多层面都十分出色，具备PCIe5.0接口且不限制非K型号超频功能，使它成为众多B660系列主板的强劲对手，对于选择了非K处理器的用户，若期望获得顶级性能表现，这款微星B660MMAX迫击炮值得纳入考虑范围。
